3. СХЕМЫ ИСПЫТАНИЙ

Метод испытаний зависит от схемы нагружения образца. Если мы имеем образец с растяжением в наиболее опасных частях, то необходимо выбирать испытания на растяжение, как наиболее подходящие.

Рисунок показывает две типичные формы диаграмм напряжения-деформация для растяжения и сжания малоуглеродистой стали.

Рисунок показывает типичную диаграмму для углеродистой стали при изгибе и кручении.

Большинство механических характеристик материала уменьшается при использовании образца больших размеров. Рисунок показывает типичные характеристики углеродистой стали.

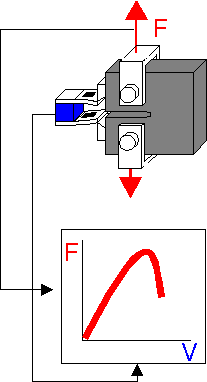

Испытание на вязкость разрушения (трещиностойкость) проводится на образцах с начальной трещиной. После записи диаграммы "сила - величина раскрытия трещины" вычисляется максимальная (критическая) величина коэффициента интенсивности напряжений. Диаграмма "сила-величина раскрытия трещины" для углеродистой стали подобна диаграмме трехточечного изгиба образца без концентратора напряжений.

Испытание на ударную вязкость. Массивный элемент падает на образец с концентратором. Разница высот соответствует энергии, которая была поглощена в процессе разрушения.

Вид диаграммы напряжение - средняя деформация зависит от присутствия в образце концентраторов или трещин. Испытания с первоначальными трещинами проводятся для определения трещиностойкости материала.
